THÔNG SỐ KỸ THUẬT

Tương thích	Intel LGA2066, LGA2011-0 & LGA2011-3 (Square ILM), LGA1156, LGA1155, LGA1151, lga1200, LGA1700 LGA1150 & AMD AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ (backplate required), AM4 (included since 2019, older coolers require NM-AM4)
Chiều cao (không có quạt)	160 mm
Chiều rộng (không có quạt)	150 mm
Độ sâu (không có quạt)	135 mm
Trọng lượng (không có quạt)	980 g
Chiều cao (có quạt)	160 mm
Chiều rộng (có quạt)	150 mm
Độ sâu (có quạt)	135 mm
Trọng lượng (có quạt)	1150 g
Chất liệu	Đồng (đế và ống dẫn nhiệt), nhôm (vây làm mát), mối nối hàn & mạ niken
Đặc điểm kỹ thuật FAN
tốc độ quay Tối đa (+/- 10%)	1500 vòng / phút
tốc độ quay Tối đa với LNA (+/- 10%)	1200 vòng / phút
tốc độ quay Tối thiểu (PWM, +/- 20%)	300 vòng / phút
luồng không khí Tối đa	140,2 m³ / giờ
luồng không khí Tối đa với LNA	115,5 m³ / giờ
tiếng ồn Tối đa	24,6 dB (A)
tiếng ồn với LNA Tối đa	19,2 dB (A)
Nguồn điện đầu vào	1,56 W
Điện áp	12v

XEM THÊM THÔNG SỐ

Tản nhiệt khí CPU Noctua NH-D15S

Name: Tản nhiệt khí CPU Noctua NH-D15S
Brand: NOCTUA
SKU: TNCP0156
Price: 2749000 VND
Availability: InStock
Rating: 5 (5 reviews)

Mã SP: TNCP0156 0 đánh giá Lượt xem: 6.249 So sánh

Tản nhiệt nhôm nguyên khối, kèm 6 ống đồng giúp nhiệt độ được tỏa ra đều và nhanh hơn. Khối nhôm cao 160 mm, rộng 135mm, dài 161mm khi gắn kèm quạt. Nặng 1150gram. Sử dụng 1,quạt 14cm có thể điều chỉnh được tốc độ từ 300 đến 1500 vòng 1 phút. Độ ồn 24,6 dB(A)), lưu lượng gió tối đa 140,2 m³/h, tuổi thọ quạt trên 150,000 giờ. Intel LGA2066, LGA2011-0 & LGA2011-3 (Square ILM),

Xem thêm >

Giá niêm yết:	~~2.900.000 đ~~
Giá khuyến mại:	2.749.000 đ [Giá đã có VAT]
	👉Quét ZALOPAY - Giảm liền tay ưu đãi lên tới 150.000 VNĐ (Không áp dụng các sản phẩm của Apple-CPU). Áp dụng từ 01/10/2024 đến 30/11/2024. Xem chi tiết

Bảo hành: 72 tháng

🎁 ĐẶT HÀNG TRƯỚC, RƯỚC QUÀ TO

Có 0 người đã đăng ký nhận thông tin. Xem Danh sách

Chấp nhận thanh toán:

Mua hàng Online toàn quốc:
(Hotline: 1900.0323 - Phím 1 hoặc 0913.367.005)

Hiện đang có tại showroom:

* Showroom miền Bắc:

* Showroom miền Nam:

Trợ giúp

MUA HÀNG NHANH CHÓNG, TIỆN LỢI

- Mua online - Giao hàng nhanh chóng
- Ship hàng toàn quốc
- Nhận hàng và thanh toán tại nhà ( ship COD)

➤ KHUYẾN MẠI CỰC HOT ĐỪNG BỎ LỠ !!!

MÔ TẢ SẢN PHẨM

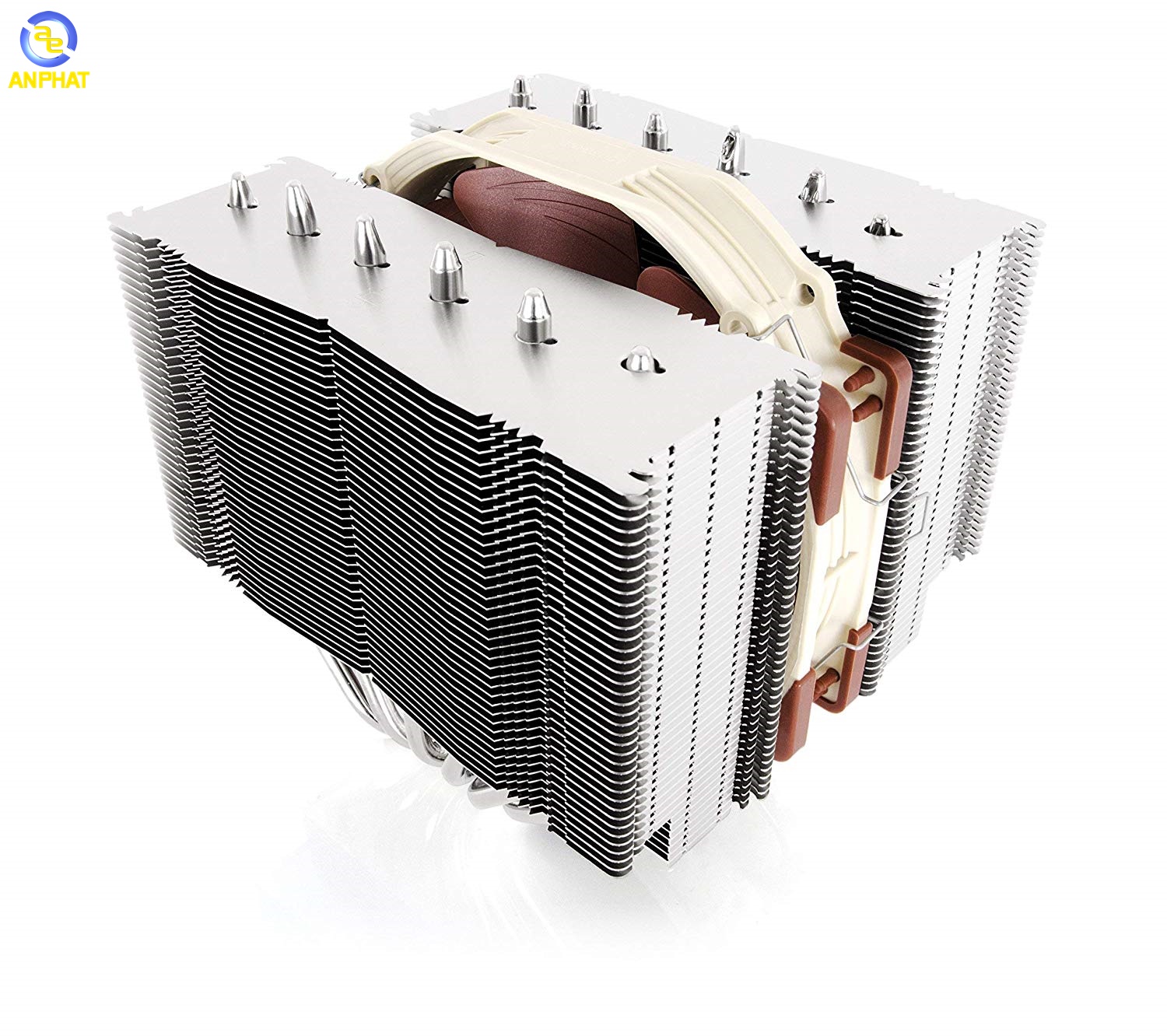

Giới thiệu Tản nhiệt khí CPU Noctua NH-D15S

NH-D15S là giải pháp chất lượng cao cấp hoàn chỉnh, kết hợp hiệu quả của tháp đôi với khả năng tương thích tuyệt vời và các tùy chọn nâng cấp linh hoạt.

NH-D15S sử dụng bố cục không đối xứng, không đối xứng và đơn giúp cung cấp hiệu suất tản nhiệt tiên tiến trong khi vẫn duy trì khả năng tương thích RAM và PCIe vượt trội.

NH-D15S cung cấp khoảng trống 65mm cho các tản nhiệt bộ nhớ cao, giúp nó tương thích với hầu hết các mô-đun cao cấp trên thị trường. Vì các vây thấp hơn ở hai bên của tản nhiệt, khả năng tương thích là tuyệt vời không chỉ trên LGA115x và AMD, mà còn trên LGA2011, nơi có các khe RAM ở cả hai bên của ổ cắm.

Sử dụng quạt 140mm có thể điều chỉnh được tốc độ từ 300 đến 1500 vòng 1 phút. Độ ồn 24,6 dB(A)), lưu lượng gió tối đa 140,2 m³/h, tuổi thọ quạt trên 150,000 giờ. Được tuân thủ tiêu chuẩn AAO của Noctua và có các biện pháp thiết kế khí động học tinh vi như Kênh tăng tốc dòng chảy. Xứng đáng với doanh hiệu là một trong những quạt 140mm tốt nhất trên thị trường.

Mở rộng bên dưới ngăn xếp vây, quạt lớn NF-A15 cung cấp luồng không khí lớn trên các thành phần bo mạch chủ và tản nhiệt.
